ц STK 08Б 6

+ f f т .

79 T10 ТВ Til

pen 1ZIУ P23-TC23

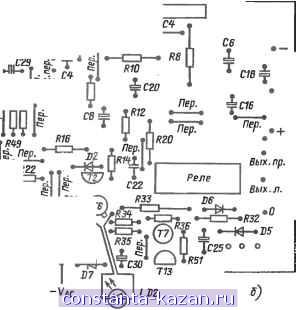

Рис. 2.13.

нужно тщательно все промыть. В противном случае образовавшиеся при сверлении стружки могутпопасть между монтируемыми поверхностями.

Затем осуществляют крепление платы. При этом не следует завинчивать винты в резьбовое отверстие с большим усилием. Если для к^ еплен 1я используются винты и гайки, то для фиксирования платы применяются зубчатые упругие шайбы. Торцовый ключ и отвертка используются только для закоитривания гаек.

Окончательный монтаж и проверка. В заключении следует привести некоторые реко-ментаци!) по окончательному монтажу и испытаниям схемы. Монтаж элементов производится согласно монтажной схеме иа рис. 2 J3,6 и не вызывает особых затруднений. Изолированные гнезда соединяются друг с другом экранированным кабелем, а зажимы для громкоговорителя - кабелем сечением 1 ш?. Во всех подсоединениях предусмотрены штифты для припайки проводов и гнезда.

После проверки монтажных работ можно включить блок питания. Индикаторы напряжения, а также включающего громкоговорители реле зажигаются, и реле фабатывает.

Однако теперь необходимо проверить функционирование схем защиты. Для этого сначала прослуплгаают тихую музыку с подключенными громкоговорителями. Теперь закорачивают накоротко выход левого канала максимально на 1 с! Сразу же выключается реле н отключаются громкоговорители. Если этого не происходит, значит схема неисправна. Еще раз отметим, что интегральные схемы этой cepnii нестойки к короткому замыканию.

Tenejs. проверим схему защиты от превышения температуры. Для этого нужно извлечь чувствительный элемент, удлгаить его соединительные провода, опустить его в наполненную водой елйсость. Последнюю устанавливают на включенную плиту и ожидают образования первых пузырьков ка ее поверхности. Если прн кипящей воде не происходит отключения реле, s3Sopoe отсоединяет громкоговорители от выходных ступеней усилителя, то не-обхортю проверить эту схему.

ДЁЛев прбш&ряют последнюю часть схемьи Для этого изготавливают испытательный зонд, шг.ОрлР, состоит из отрезка провода длиной 25 см с припаянным иа одаом конце ре-зисто^о 4 Ш кОм. Провод припаивают к выводу +42 В фильтрующей цепи (электролитический ковдегсатор). Другим концом зонда касаются базы транзистора Т8. Лучше всего иа левом присоединении резистора JR39, там где смонтирован электролитический конденсатор С27.

При малейшем касании фазу же должно работать реле. Если этого не происходит, то нужно qj04H0 искать неисправность. Если после устранения обнаруженной неисправности реле фаботало, то можно выключить усилитель. Затем подсоединяют испытательный зонд к выводу -42 В фильтрующей цепи (электролитический конденсатор). Способ проверки идентичен указанному выше.

Если все схемы защиты функционируют правильно, то обеспечена эксплуатационная надежность этой стереофонической оконечной ступени. Воспроизводимые данные у всех десяти дополнительно изготовленных образцов являются идентичными. Несколько оконечных ступеней, который были изготовлены в 1982 обеспечивают и в настоящее время превосходное качество при прослушивании музыки.

2.3. Частотный корректор для согласованного со слухом воспроизведения музыки

Читатель легко может сам убедиться в том, что при прослушивании тихой музыки низкие частоты воспринимаются хуже, чем высокие (рис. 2 J4). Чтобы слышать звук частотой 50 Гц с уровнем громкости 60 фон, необходимо повысить громкость заука по сравнению со звуком иа частоте 1000 Гц примерно на 18 дБ. При уровне громкости 90 фон на частоте 50 Гц требуется повышение громкости звука по членению со звуком на частоте 1000 Гц только на 3 дБ, а при громкости звука 40 фон на частоте 50 Гц требуется повышение громкости звука на 33 дБ по сравнению со звуком на частоте 100 Гц, для того чтобы сохранить одинаковую громкость звука.

Это обстоятельство было известно очень давно, и уже с 30-х годов известно так называемое фиэиологическоа регулирование силы звука. Из схемы на рис. 2.15 видно, что при верхнем положении переключателя высокие частоты с уменьшением силы звука несколько приподнимаются, что можно объяснить с помощью характеристис на рис. 2.14. При этом оказывается, что на высоких частотах можно отказаться от коррвкт1фовавия силы звука.

Теперь от теории перейдем к практике. Прежде всего необходимо определить соответствующее звуковое давление в месте расположения слушателя. Это можно осуществить только с помощью измерительного микрофона - совместно для обоих каналов. С учетом полученного иэмеденного значения следует низкие звуки диапазона голоса приподнять или опустить. Для этого существует регулируемый активный фильтр.

2 f 6 1000 2 Частота, Ги.

в 10000

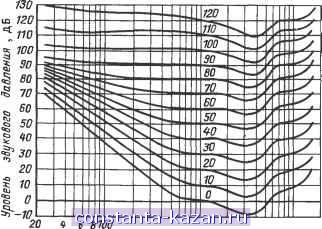

Рис. 2.14. Зависимость звукового давления от частоты

JSOO

RZ Л

. С2

I g,/MK

-о Вых.

Рис 2.1S. Спад частотной характеристики в области чредних частот за счет подключения дополнительной цепи к середине регулятора громкости

В случае увеличения измеренного значения микрофон регистрирует также соответственно больший уровень звукового давления. Для компенсации этого превышения в микрофонный усилитель должен быть встроен действующий в противоположном направлении режекторный (подавляющий) фильтр. Характеристики такого фильтра показаны на рис 2.16 и 2.17.

Ничего не поделаешь, следует смириться с наличием измерительного микрофона и его соединительного провода. Длина последнего не имеет особого значения, поскольку регулировка на частотах выше 1000 Гц не осуществляется. По этой причине место расположе-

f -дБ

Рис 2Д6. Подъем частотной характеристики в области низких частот в фильтрах громкости звука

Рис 2Л7. Спад частотной характеристики в области низких частот в режекторном (подавляющем) фильтре
