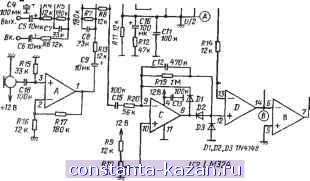

Главная -> Детекторный приемник средневолнового диапазона 1 2 3 4 5 6 7 [ 8 ] 9 10 11 12 13 14 15 16 17 18 19 20 21 22 23 24 25 26 27 28 29 30 31 Вых.о ![]() ® т Л £ 7,Sk ♦,7к <£) ттт,Т 7 8 5 13 2 1 е 3 Ю 71 12 в 71 т-г ![]() +72 в гЧ 7St2 и C7D 100 мн От блока питания (>15В) +728 I +726 Рис, 2 J8, Схема частотного корректора. Благодаря использованию интегральньк схем упрощается ее исполнение ния микрофона не является слишком критичным. Подчеркнем, что низкие звуки излучаются весьма ненаправленно. Схема частотного корректора приведена на рис. 2.18. Рассмотрим сначала микрофонный канал. Конденсатор С1* и резистор W5 образуют фильтр аерхних частот с граничной частотой 48 Гц. За фильтром следует усилитель на IC2A. Его выход через конденсаторе и резисторМЗ управляет действующим в противоположном направлении подавляющим фильтром, который со своей стороны через конденсатор С15 и резистор J:20 управляет однополупериодным выпрямителем и усилителем 1С2С, Следующий гю схеме преобразователь полного сопротивления1С2 выдает собственно управляющее напряжение. Интегральная схема/С2В является компаратором (пороговым переключателем), который выключает аналоговый выключатель 1СЙ, закорачивающий регулирующее напряжение, если звуковое давление превышает уровень 86 /ф. Регулирующее напряжение (контрольная точка С) воздействует через выводы 9 и 10IC1C как иа режекторный фильтр, так и иа фильтры громкости звука в обоих стереофонических каналах. На рис. 2.18 хорошо видно, как осуществляется противофазность обоих фильтров. Следует обратить особое внимание на подключение резисторов R4 и R8. Вернемся снова к управляющему напряжению. Если оно равно нулю, то частотная характеристика оказывается плоской. С помощью резистора R10 при нулевом звуковом давлении устанавливается напряжение смещения 310 мВ в контрольной точке С (относительно контрольной точки А), которое при 86 дБ и выше становится равным нулю. Это единственная регулировка. Относительно интегральной схемы IC1 следует еще сказать, что она содержит всего четыре фильтра, из которых используются только три. И еще об одном критерии! вся система выполнена для чувствительности микрофона 0,56 мВ/мкбар. В этом случае звуковые давления оказываются абсолютно верными, а расхождением в несколько децибел можно пренебречь. Для сравнения фильтры включаются и выключаются. Потребляемый ток составляет при этом только 20 мА. Если имеется схема расположения радиоэлементов на плате (рис. 2 J9), монтаж устройства не представляет особых затруднений. Сказанное также относится и к блоку питания. Тип соединений радиолюбитель вправе выбрать самостоятельно. ![]() ![]() \7виг 4Р T J\MK 100 мк Шн Т г + /2В +75В Вх. X 72 к Вх. Вып. Вых. < Вх. Рис 2 J9. Печатная плата частотного корректора (а) и его монтажная схема (б) 2.4. Частотный корректор о предварительным усилителем и активным фильтром верхних частот Для высококачественного воспроизведения стереофонических пластинок частотная характеристика полосы пропускания тракта звуковых частот должна быть не ниже 20 Гц. Рокот проигрывателя хотя и не воспринимается слушателем, но он может просто перегрузить усилитель и акустическую систему. Поэтому в схеме обычно гтредусматривается. фильтр подавления рокота с крутой частотной характеристикой. На практике фильтр подавления рокота для электромагнитного звукоснимателя используется с корректирующим усилителем. Как гтравило, этот фильтр реализуется в виде активного фильтра Чебышева второго порядка с неравномерностью характеристики 0,3 дБ в области пропускания. Поскольку фильтр используется с усилителем, он, естественно, является активным. Такой фильтр Чебышева для верхних частот можно построить с очень крутой характеристикой иа границе диапазона. Однако вблизи грантной частоты частотная характаристика имеет волнистый характер, т. е. не 5шляется такой гладкой как, например, в фильтрах Бесселя и Баттерворта. Для достижения разумного компромисса неравномерность частотной характеристики здесь ограничивается примерно 0,3 дБ. Интегральная схема IC2 (рис. 2.20) является активной частью схемы частотного корректора. Фильтр охвачен положительной обратной связью через резистор Иб и пассивный фильтр верхних частот С5 - R7 (так назьшаемый фильтр с простой положительной обратной связью). Отрицательная обратная связь, которая вводится через делитель напряжения R8 - R9, определяет тг-ш фильтра и тем самым его частотную характеристику. На рис. 2Л1, а приведена час'готеая характеоистика фильтра подавления рокота. Граничная частота со спадом хгрйужригтики на 3 дБ соответствует 20 Гц. Ржоты на частотах ниже 2 Гц подавлены более чем иа 45 дБ по фавнению с полезным сигналом одинаковой громкости. Это значительно лучше по.фавнению с обычным пассивным фильтром подавления рокота (20 дБ). Основным преимуществом фильтра Чебышева является реэ1сий изгиб его характеристики ниже самой низкой полезной частоты. Как видно из рисунка, частотная характеристика выше граничной частоты является еще достаточно плоской. Это обеспечивается соотношением сопротивлений резисторов R8 и R9 Корректор / Пред. усил. Фильтр подавления ропота ![]() Ф Bp IP7\ LF356 0PZ7 0+Э-+15В -ООВ I~47mk,J6B -O-S-r-WB Рис 2Ж Схема частотного корректора с предварительным усилителем, фильтром подавления рокота и блоком питания |
